市面上的手機充電傳輸線，質量常常參差不齊，而劣質的傳輸線可能使用個幾個月就壞了。

今日Avier School小學堂以目前市面上最夯、供iPhone使用的USB-C to lightning快充線為例，讓大家瞭解一條優質的線材，其內部結構是如何？而又應該經過哪些品質測試？

什麼是AWG（American wire gauge）？

就物理特性來看，線材導體的粗細與材質，決定了這條線的品質。一般線材粗細常用的單位為AWG（美國線規），AWG是一種區分導線直徑的標準，線規數字越小，表示線材直徑越粗，所能承載的電流就越大；反之，線規數字越大，表示線材直徑越細，所能承載的電流就越小，所以我們也可以用線材的粗細來快速辨別這條線的耐電流是否足夠？當然，也不是越粗越好，因為過粗的線材會導致收納不方便、難彎折…等等的狀況，所以最終仍需端看使用者的情境需求來做選擇。

線材的內部結構有哪些？

一條線材的好壞，除了看表面材質與外觀設計外，內部結構也是一個重點，不過這部分得要拆解線材，才有辦法了解內部的設計。本篇文章我們以USB-C to Lightning所使用的線材來舉例。

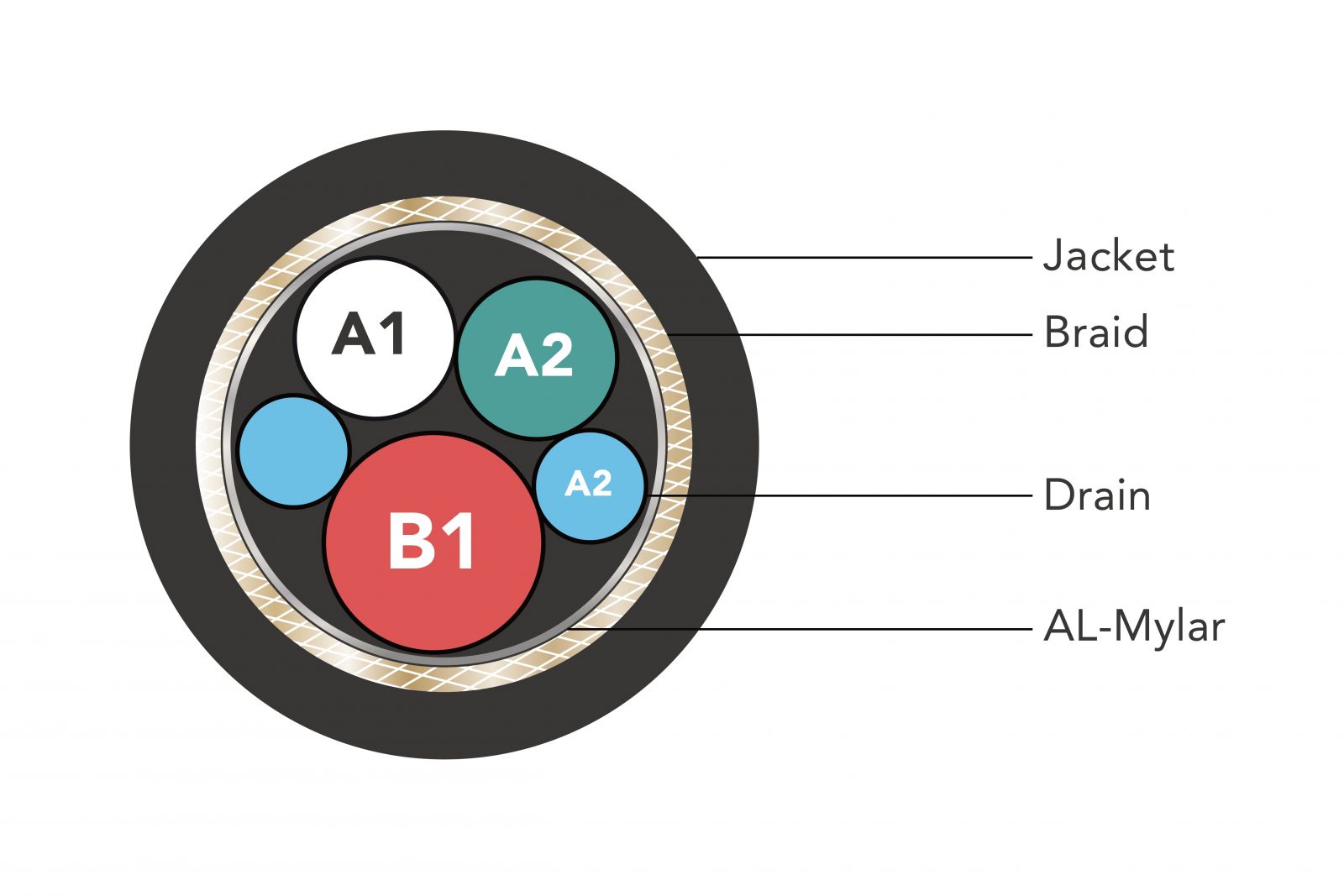

▲線材內部結構圖。

線徑OD :

這裡指的是線材外觀的直徑，也就是圖片中Jacket外被外緣的尺寸。Jacket外被材質也很重要，一般來說有PVC、TPE或加上編織…等，除了影響耐用性與觸摸的舒適性，其具備的環保特性與耐燃特性也是重點。

遮蔽

如上圖的Braid金屬編織與AL-Mylar鋁箔包覆，有好的遮蔽材料，才能夠有效地防止電磁輻射的干擾，好的線材會特別著墨在這部份。

線材導體

這就是前面提到的AWG，關係到傳輸的特性。(A1)(A2)代表數據線，(B1)與Drain為電源傳輸線。

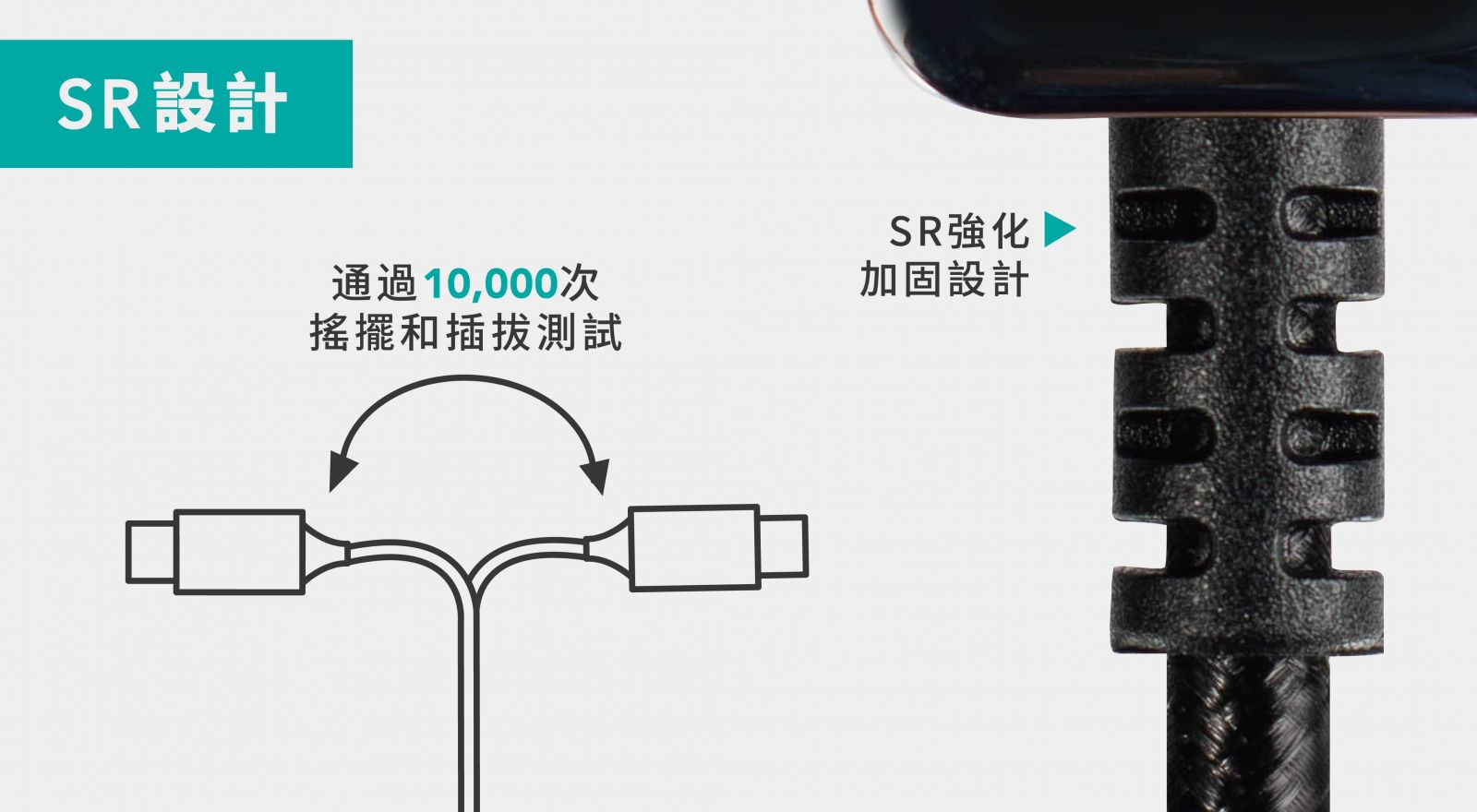

什麼是SR（Strain Relief）設計？

SR指的就是連接器與線材之間的結構，主要是用來消除線材的壓力，防止線材與連接器接合的部分斷裂。較有規模的線材製造商，都會針對這部分做更耐用的設計，加上搖擺、彎折測試來驗證SR的強度。以手機充電傳輸線來說，若使用次數相當頻繁，沒有良好的SR設計，很容易在SR處產生斷裂的情況。

查詢是否有相關認證？

最直接且快速辨別產品好壞的方式，就是看有沒有相關的認證。以Apple相關的線材來說，可先確認是否取得MFi認證？能夠拿到MFi認證，代表產品除了具有一定的品質並使用Apple原廠授權晶片外，也可避免裝置彈出「不支援此配件」的視窗。MFi查詢網址：https://reurl.cc/9EYD6O。

完整的驗證測試，是優質線材出廠前的必經過程

除了以上項目，具有相當水準的線材製造商，還會強調線材是否經過完整的驗證測試，通過這些測試後 才能讓使用者用得安心。這些測試包含了

• 物理性能測試：要求電子連接器外觀和尺寸的檢測方式。
• 機械性能測試：必須通過拉力測試或是搖擺測試。
• 電器性能測試：必須通過各種規範的要求，例如必須符合「USB」、「HDMI」或「Display Port」各種介面的電器規範。
• 環境性能測試：讓線材在高低溫的環境下通過測試。

「工欲善其事、必先利其器」，要製造高水準的產品，需要的測試設備千萬不能少，新泰工業CTi Wire & Cable擁有各種精密測試儀器驗證產品，而Avier全系列線材產品皆為CTi Wire & Cable所製造，目的在於提供消費者卓越的產品體驗。
